韩国SBC微型导轨 SBM/SBML滑块现货销售

韩国SBC微型导轨 SBM/SBML滑块现货销售
Model Download
SBM07
SBM09
SBML09
SBM12
SBML12
SBM 15
SBML15

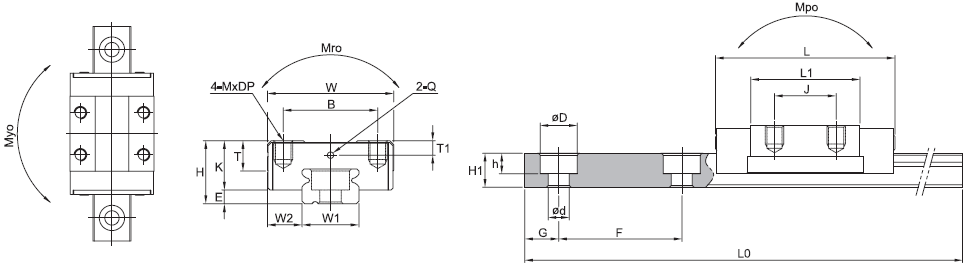

Mounting dimension Block dimensions Rail dimension Basic load
rating
[kN]
Permissible static
moment
[N•m]
Mass
H W L E Mounting tap hole L1 T K Greasing hole W1 W2 H1 F Bolt hole G Max
langth
of rail
LO
Block
[kg]
Rail
[kg/m]
B J M DP T1 Q d D h C Co Mro Mpo Myo
8 17 22.8 1.5 12 8 M2 2.5 13.4 3.6 6.5 1.6 ø1 7 5 4.7 15 2.4 4.2 2.3 5 490 0.9 1.47 5.15 2.46 2.46 0.006 0.22
10 20 30.4 2.2 15 10 M3 3 17.8 5 7.8 2.3 ø1 9 5.5 5.5 20 4 6 3.3 7.5 1195 1.4 2.7 12.15 6.01 6.01 0.013 0.32
10 20 40.8 2.2 15 16 M3 3 28.2 5 7.8 2.3 ø1 9 5.5 5.5 20 4 6 3.3 7.5 1195 2.1 4.6 20.7 16.22 16.22 0.023 0.32
13 27 35 3 20 15 M3 3.5 19.8 6 10 2.8 ø1 12 7.5 7.5 25 4 6 4.5 10 1195 3.3 4.9 29.4 12.13 12.13 0.029 0.59
13 27 47.6 3 20 20 M3 3.5 32.4 6 10 2.8 ø1 12 7.5 7.5 25 4 6 4.5 10 1195 5 9.1 54.6 36.86 36.86 0.043 0.59
16 32 43 4 25 20 M3 4 25.4 7 12 3.1 ø1 15 8.5 9.5 40 4 6 4.5 15 1190 4.9 7.5 56.25 23.81 23.81 0.052 0.99
16 32 58.8 4 25 25 M3 4 41.2 7 12 3.1 ø1 15 8.5 9.5 40 4 6 4.5 15 1190 7.1 12.9 96.75 66.44 66.44 0.079 0.99
① C (Basic dynamic load rating), Co (Basic static load rating)
